UPQS介紹
華天UPQS是用于治理電壓暫降、電壓暫升、電壓中斷、諧波治理、無功補償、三相不平衡校正以及兼具削峰填谷、調峰調頻功能的綜合電能質量治理裝置；由逆變器、隔離變壓器、STS切換開關、儲能系統組成；可在并網系統、孤島系統和混合系統等不同的模式下運行。
電壓畸變補償波形
主要功能
華天UPQS具有DVR、UPS、SVG、 APF功能，可治理電壓跌落、電壓中斷等電壓質量問題；在解決電壓暫降問題的同時解決負載側的電能質量問題（諧波、無功等）。裝置具有削峰填谷功能，可以利用峰谷差價，實現能量轉移功能，達到節能減排的功能。
晃電及電壓中斷治理功能
· 電壓暫降治理
· 電壓暫升治理
· 電壓中斷治理
電能質量治理功能
· 諧波治理：對諧波電流補償或抵消，消除電力諧波，實現動態、快速、徹底處理。
· 無功補償：提供負荷所需要的無功功率，減少無功占用，提高功率因數。
· 三相不平衡校正：對三相電路中的有功功率進行相間調節，從而對三相不平衡負載
進行平衡校正。
儲能功能
· 實現削峰填谷、利用峰谷差價增加收益。
· 節能減排，低碳降耗。
· 實現設備柔性擴容。

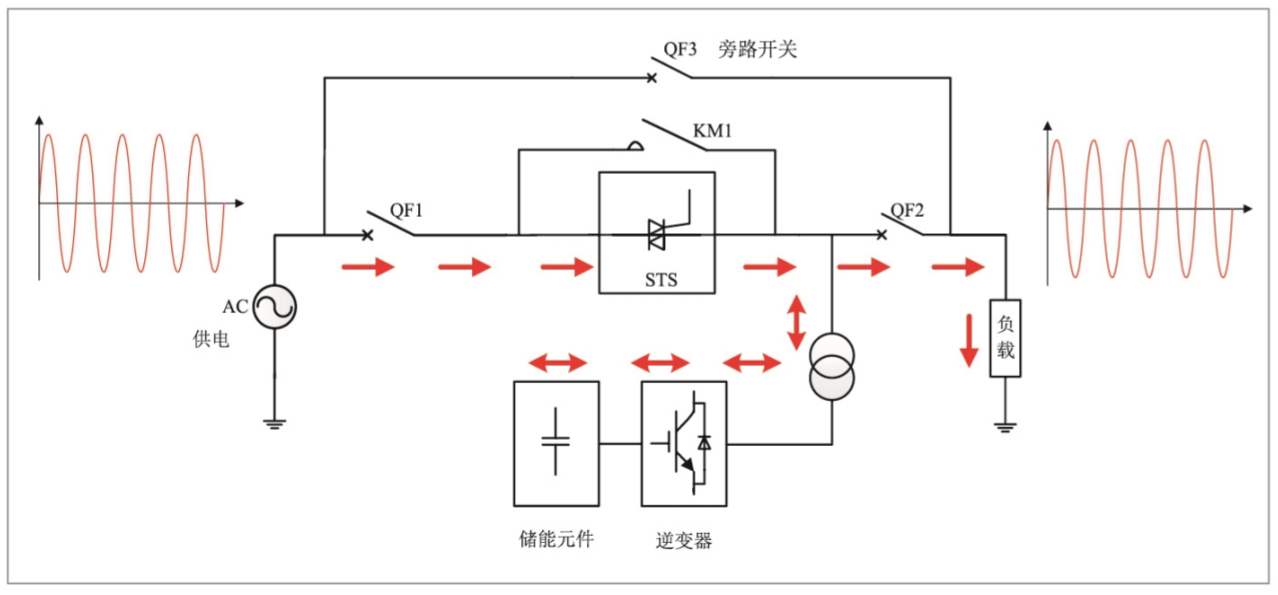

工作原理
當UPQS檢測到電網電壓異常，設備會迅速切斷晶閘管開關STS，逆變單元將儲能元件的能量逆變?yōu)榕c電網電壓跌落前等幅同相位的標準正弦波提供給負載，保障負載設備的穩定運行。
當UPQS檢測到電網電壓正常時，保持晶閘管開關STS閉合，通過監測負載的電能治理狀況，對負載進行電能治理綜合治理，解決負載的產生的諧波、無功、不平衡等問題，凈化電網。
UPQS根據電價激勵補償機制，結合用戶的用電規律，合理地對儲能元件進行充放電，實現削峰填谷、效益最大化。
產品特點
先進的控制算法和硬件結構。
· 多重模式，支持并離網運行模式間的無縫切換，諧波治理、無功補償、三相不
平衡校正等多種模式靈活設置。紋波交錯對消變流器專利技術，電流跟蹤速度高、
紋波低、損耗低。
· 先進控制算法，適應各種復雜現場穩定運行。
· 獨創快切技術，并離網切換時間快，響應時間1ms。
· 多DSP協同控制，控制精度高、速度快。
· 低損耗微晶合金磁芯電抗器，噪聲低、效率高。
· 故障自診斷，歷史事件記錄功能。
· 完善的電磁兼容設計，嚴格熱設計，多重保護功能。
專為工業級負載設計，冗余度高，可靠性高。
· 高冗余工業級逆變器模塊設計，關鍵元器件的冗余度高，設備的抗沖擊能力強。
· 新一代絕緣柵雙極型晶體管和多重保護、變壓器隔離技術，并離網狀態無諧波污染。
· 儲能元件管理系統實時監控各元件的狀態，為其安全使用和壽命延長提供保障。
· 控制器，逆變器，靜態開關之間光纖通訊，抗電磁干擾強。
· 標配自動STS故障旁路:保證STS模塊出現故障的情況下， 設備自動轉為旁路供電，
保證負載的正常連續運行。
友好的人機界面。
· 10英寸彩色觸摸屏，直觀顯示整機運行狀態、測量值、設置參數，方便現場設置。
· 設備歷史事件以及電壓擾動事件記錄。
低成本運行，維護簡單。
· 運行效率99%6，功耗極低。
· 功率單元采用標準模塊化設計，支持熱插拔，可維修性高。
· 自動化程度高:裝置運行后自動檢測，整個過程無需人為干預。
· 雙向智能充放電單元，維護時可對儲能元件安全放電，保證維護人員安全。

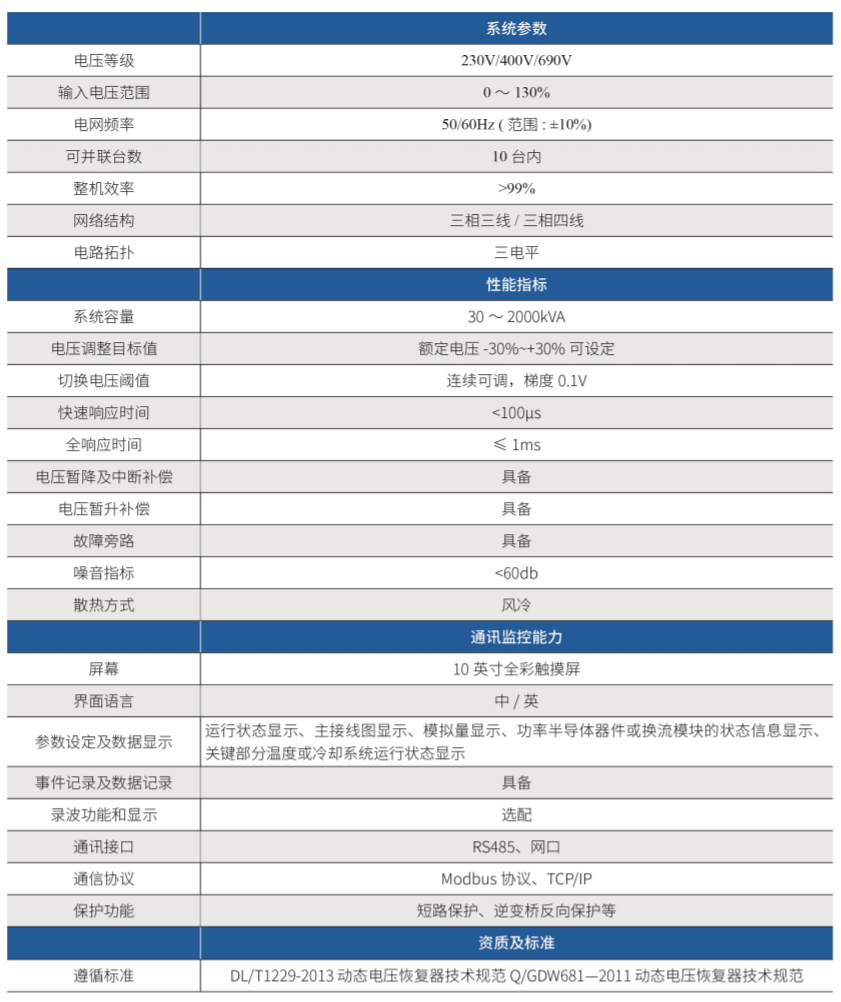

技術參數
